熱縮雙環焊接套管導線接頭
- 產品品牌DEEM
- 產品型號DS-RD
應用
一體式設計，由透明熱縮套管和熔融焊料組成，提供絕緣、檢查、應力釋放和防水功能，使絕緣變得容易，降低安裝成本。熱縮管兩端涂有彩色熱熔膠，使用精確的線材尺寸非常方便。
特征
收縮2:1
含有具有防水功能的膠水
熱熔膠標簽尺寸合適顏色
設計易于操作
工作溫度
工作溫度：-55℃-125℃
完全收縮溫度：130℃
焊料開始熔化溫度：138℃
焊料完全熔化溫度：160℃
Technical data
項目
典型值
最高工作溫度
-55℃~+125℃
收縮溫度
>115℃
絕緣強度
1 KV
防護類型
IP 67

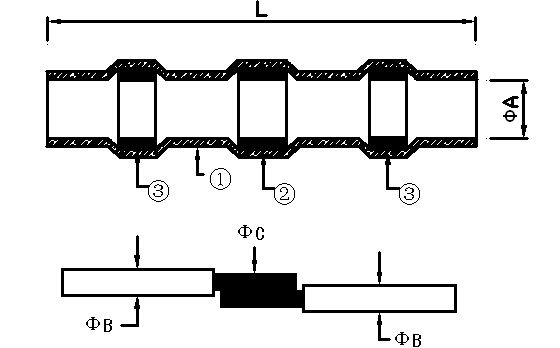

Dimensions
尺寸
尺寸
電纜尺寸
顏色
A(min)
L(min)
B(min)
B and C(max)
C(min)
A.W.G(mm2)
DS-RD-1
1.7
26
1.0
1.7
0.76
26-24(0.25-0.34)
White
DS-RD-2
2.7
40
1.4
2.7
1.2
22-18(0.5-1.0)
Red
DS-RD-3
4.5
40
2.3
4.5
2.0
16-14(1.5-2.5)
Blue
DS-RD-4
6.0
40
3.7
6.0
3.4
12-10(4.0-6.0)
Yellow
① Heat shrinkable tubing
② Low temperature solder sleeve
③ Waterproof hot melt adhesive
